使用方法
碳纖維加固施工要點：
加固設(shè)計→混凝土表面處理→配制找平膠涂刮找平→配制并涂刷底膠→配制-浸漬膠粘貼碳纖維布→固化養(yǎng)護→質(zhì)量檢驗
產(chǎn)品特點
碳纖維膠具有粘度低、強度高、浸潤性和滲透性好，觸變性強、施工性能好等特點
固化后的膠層物理機械性能和強韌性能優(yōu)異
抗老化、耐介質(zhì)（酸、堿、水）性能好
常溫固化、硬化過程收縮小
配料比例寬，固化時間根據(jù)環(huán)境需要可適當(dāng)調(diào)整
不含揮發(fā)性溶劑、安全無毒、施工方便

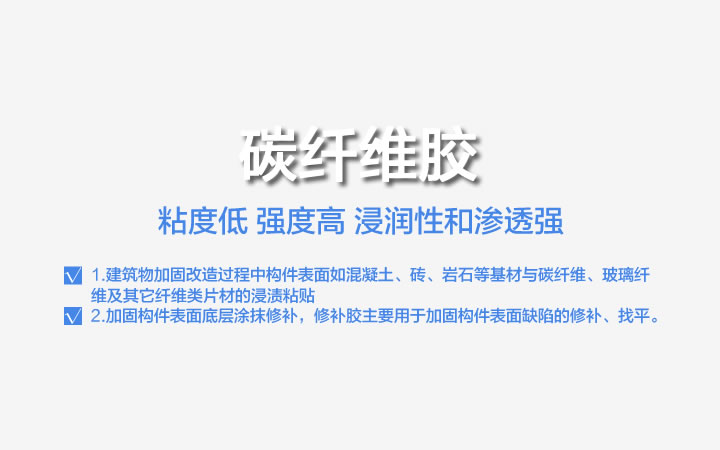

適用范圍
1.碳纖維浸漬膠主要用于建筑物加固改造過程中構(gòu)件表面如混凝土、磚、巖石等基材與碳纖維、玻璃纖維及其它纖維類片材的浸漬粘貼
2.底膠主要用于加固構(gòu)件表面底層涂抹修補，修補膠主要用于加固構(gòu)件表面缺陷的修補、找平。
技術(shù)參數(shù)
| 物理性能 | 項目 | 自然條件 | 碳纖維浸漬膠 |
| 粘度mPa.s | A組分25℃ B組分25℃ | ≤7500 ≥3000 | |
| 力學(xué)性能 | 可操作時間 | 25℃ | ≥30min |
| 膠體抗壓強度MPa | 25℃3天 | ≥75 | |
| 膠體抗拉強度MPa | 25℃3天 | ≥30 | |
| 膠體彎曲強度MPa | 25℃3天 | ≥40 | |
| 鋼-鋼拉伸剪切強度MPa | 25℃3天 | ≥10 | |
| 鋼-鋼混凝土抗剪強度 | 25℃3天 | C30混凝土破壞 | |
| 正拉粘結(jié)強度MPa | 25℃3天 | ≥2.5（C30混凝土破壞） | |
| 耐久性能 | 人工老化抗剪強度 | 2000h | 強度下降≤10% |
| 外觀 | 甲組分：淡黃色清澈透明液體 | 推薦比例（重量比） | 甲：乙=2:1 | ||||||
| 乙組分：深褐色液體液體 | 混合后密度 | 1.05±0.1g/cm3 | |||||||
| 膠體性能 | 抗拉強度，MPa | ≥40 | 受拉彈性模量，MPa | ≥2.5×103 | |||||
| 伸長率，% | ≥1.5 | 抗彎強度，MPa | ≥50，且不呈脆性 （碎裂狀）破壞 | ||||||
| 抗壓強度，MPa | ≥70 | ||||||||
| 粘接能力 | 鋼－鋼拉抻抗剪強度，MPa | ≥14 | 鋼－鋼不均勻扯離強度，KN/m | ≥20 | |||||
| 與混凝土正拉粘結(jié)強度，MPa | ≥2.5，且混凝土內(nèi)聚破壞 | 此處空白 | |||||||
| 抗老化性能 | 人工2000h抗?jié)駸崂匣ㄤ摚摷羟袕姸认陆德剩?/td> | ≤10% | |||||||
| 固化性能（5-45°C） | 操作時間，分鐘 | 20～90 | 固化時間，天 | 3～7 | |||||
操作要點
◇ 施工環(huán)境通風(fēng)干燥，粘貼面潔凈、打磨粗糙徹底，油污的地方用清洗干凈
◇ 使用前必須根據(jù)環(huán)境、溫度和工藝條件進行膠的試驗調(diào)制，以確定最佳配比
◇ 為保證甲、乙兩組份混合均勻，采用機械攪拌為宜
◇ 用底膠和修補膠對混凝土表面進行涂抹和修補處理，須等膠液初凝后才能進行下一道工序
◇ 用膠量需保證充足、飽滿，使用滾筒刷或光滑滾子等合適工具沿碳纖維布同一方向反復(fù)滾壓直至膠液滲出表面， 以去除氣泡，使碳纖維布充分浸潤膠液
◇ 常溫膠固化溫度不低于5°C，環(huán)境溫度20-25°C時固化時間不少于3天，環(huán)境溫度低于10°C時固化時間不得少于7天，溫度在5°C下時，請選用低溫固化型碳纖維系列膠
◇ 氣溫偏低時，可采取用紅外線燈或碘鎢燈濕度加溫，以促進固化
運輸、儲存、安全
◇ 本品不屬有毒、易燃、宜爆危險品，可按一般化學(xué)建材運輸。運輸途中堆放不超過3層，不得傾斜或倒置，不得 曝曬、雨淋等
◇ 甲、乙兩組分應(yīng)分開存放于陰涼（5-35°C）、干燥的庫房內(nèi)，且儲存期不超過12個月
◇ 施工時須佩戴防護用品（手套、口罩、護目鏡、安全帽等），若不慎弄到皮膚或衣物上，可用清洗并用大量清水沖洗，若濺入眼睛，應(yīng)立即就醫(yī)。
http://4387.com.cn/product/p3/LZ-S183.html
